-
[储能]
世界首台通过短路承受能力试验的220千伏最大容量三相一体柔直变压器 -343吨的“电力心脏” 抵达广州核心区
-
[交通]
11部委联合发"红包" 《推动新能源重卡规模化应用实施方案》 万亿赛道正在打开
-
[交通]
美国 提高在汽油和柴油中生物燃料的掺混比例至历史最高水平
-
[交通]
马士基推进乙醇燃料试验，在鹿特丹进行更大规模燃料加注
-
[技术]
天然氢的形成机理 哪里可以发现天然氢？
-
[氢能]
国内首个电氢混合储能示范项目并网 内蒙古化德打造新型电力系统样板
-
[储能]
辉能科技与法国OPmobility签署固态电池合作
-
[交通]
新能源车为何主动加入变速箱?
-
[技术]
我国首次“船网互动”试验在江苏连云港完成
-
[氢能]
H-Power签署协议，向沙特阿拉伯出售两台LC30燃料电池发电机用于试验

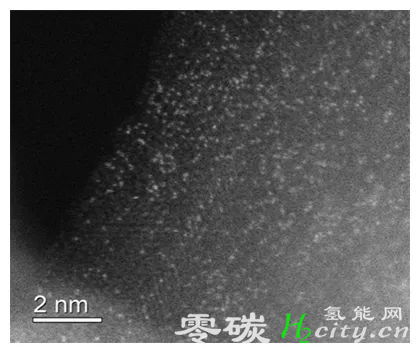

美国在“液体储氢电池”方面取得新突破 美国斯坦福大学研究人员在液态有机氢载体（LOHCs）方面取得新突破。研究人员在开发用于选择性转换和长期储存电能于液体燃料中的新技术过程中，发现了新型的选择性催化系统——钴环戊二烯（cobaltocene），可将电能储存在液体燃料中，不产生气态氢。这种电催化加氢策略具有大规模使用潜力。 日本实现电解水制氢低铱催化剂制备的技术突破 日本理化研究所可持续资源科学中心研究人员利用二氧化锰成功合成六价铱氧化物新型催化剂，减少了约 95% 的铱使用量。研究人员首先将铂涂层钛网上电沉积的二氧化锰浸入含有六氯合铱酸钾的 0.01 摩尔硫酸溶液中，并在 95°C 的条件下进行处理，制备出前催化剂（Ir-pre）。此过程涉及从氯到氧的配体替换。随后，将 Ir-pre 在空气中退火至 450℃，最终制得六价铱氧化物。铱负载量由 2-4mgIr/cm^-2 降至 0.08mgIr/cm^-2。在电解水制氢过程中，该催化剂质量比活性（1.7×10^5安/克铱）和周转数（1.5×10^8）均超过现有铱氧化物的标准。特别是应用在质子交换膜电解槽中时，能够以 82% 的效率连续生产超过 3000 小时的氢气而不会出现性能下降。 图：新型铱催化剂在高角散射环状暗场扫描透射的显微镜（HAADF-STEM）像（白点为铱原子，黑色背景为氧化锰）
平台声明：该文观点仅代表作者本人，零碳未来网 系信息发布平台，我们仅提供信息存储空间服务。
发表评论 取消回复
