主流电解水制氢技术包括碱性水电解（ALK）、质子交换膜电解（PEM）、高温固体氧化物电解（SOEC）、固体聚合物阴离子交换膜电解（AEM）四种。

目前在中国，ALK已经完成可商业化，产业链较为成熟；PEM目前还处于商业化初期，产业链国产化程度不足；SOEC和AEM仍处于研发和示范阶段，目前没有进行商业化应用。

今天带大家了解碱性电解和PEM电解制氢技术的原理、组成、经济指标与制氢成本对比。

一、  碱性电解槽制氢

1、原理和组成

碱性电解水制氢是指在碱性电解质环境下进行电解水制氢的过程，电解质一般为30%质量浓度的KOH溶液或者26%质量浓度的NaOH溶液。碱性电解水制氢系统主要包括碱性电解槽主体和BOP辅助系统。

碱性电解技术最大的优势是阴阳电极板中不含有贵金属，因此电解槽的成本相对较低。最核心的特点是要求电力稳定可靠，不适合风光等间歇性电能。商业成熟度高，运行经验丰富，国内一些关键设备主要性能指标均接近于国际先进水平，单槽电解制氢量大，易适用于电网电解制氢。

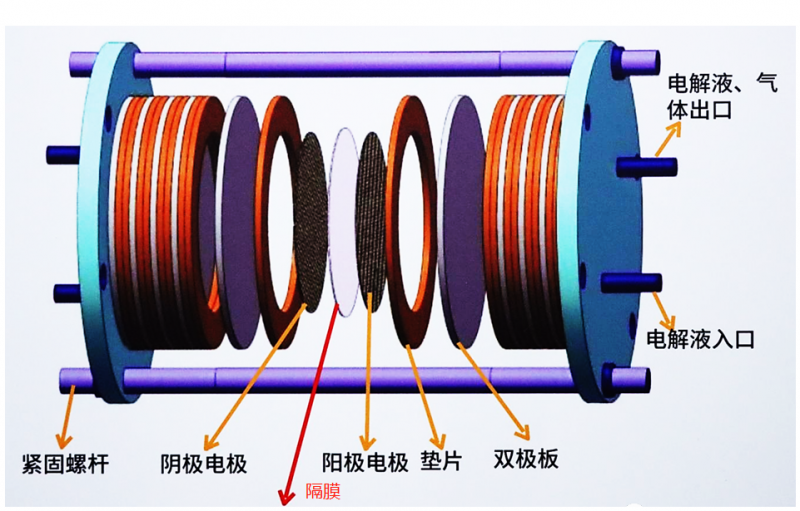

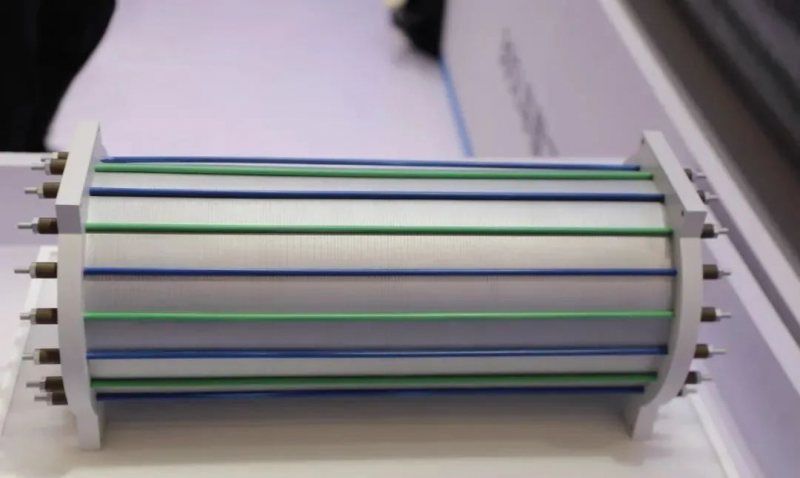

碱性电解槽主体由端压板、密封垫、极板、电板、隔膜等零部件组装而成，电解槽包括数十甚至上百个电解小室，由螺杆和端板把这些电解小室压在一起形成圆柱状或正方形，每个电解小室以相邻的2个极板为分界，包括正负双极板、阳极电极、隔膜、密封垫圈、阴极电极6个部分。

碱性电解水制氢电解槽主要成本构成为电解电堆组件（45%)和系统辅机（55%)；电解槽成本中55%是膜片及膜组件。

2、碱性电解槽主要组成部分介绍

• 主要作用：支撑电极和隔膜以及导电
• 性能要求：在碱液中不易被腐蚀

• 材质：铸铁金属板、镍板或不锈钢金属板

• 主要作用：防止氢气和氧气混合

• 性能要求：

保证氢气和氧气分子不能通过隔膜，但允许电解液离子通过；

耐高浓度碱液腐蚀；

具有较好的机械强度；

隔膜孔隙率尽可能高；

在电解温度和碱液条件下能够保持化学稳定；

原料易得、无毒、无污染，废弃物易处理

• 材质：

• 主要作用：发生电化学反应的场所，决定制氢效率的关键
• 性能要求：耐碱、耐高温、表面积大

• 材质：国内大多采用镍基的，如纯镍网、泡沫镍或者以纯镍网或泡沫锵为基底喷涂高活性催化剂（高活性镍基催化剂、含贵金属催化剂）




二、  质子交换膜（PEM）电解水制氢

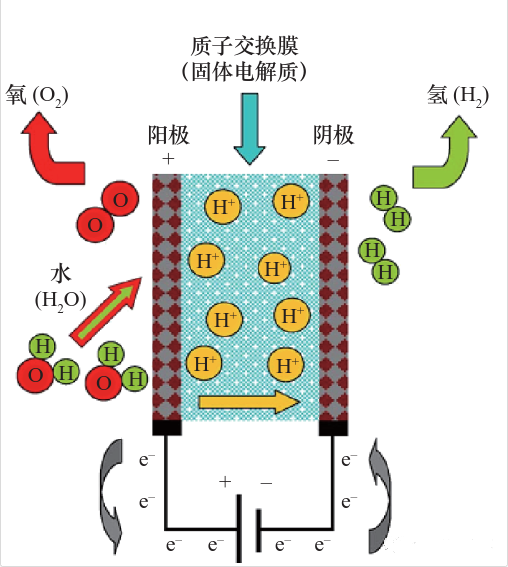

质子交换膜水电解制氢是指使用质子交换膜作为固体电解质，并使用纯水作为电解水制氢的原料的制氢过程。PEM电解水制氢系统由PEM电解槽和辅助系统（BOP)组成。

和碱性电解水制氢技术相比，PEM电解水制氢技术具有电流密度大、氢气纯度高、响应速度快等优点，PEM电解水制氢技术工作效率更高。但是由于PEM电解槽需要在强酸性和高氧化性的工作环境下运行，因此设备对于价格昂贵的金属材料如铱、铂、钛等更为依赖，导致成本过高。

目前中国的PEM电解槽发展和国外水平仍然存在一定差距，国内生产的PEM电解槽单槽最大制氢规模大约在260Nm³/h，而国外生产的PEM电解槽单槽最大制氢规模可以达到1000Nm³/h ，国产大型质子交换膜水电解技术还有很大的进步空间。

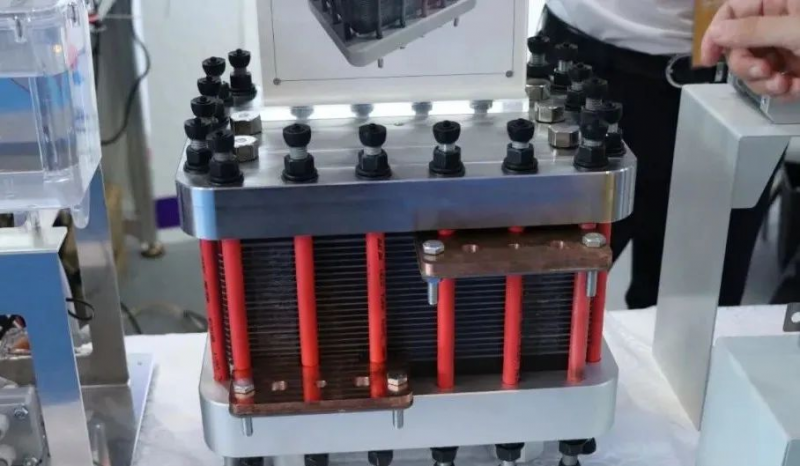

PEM电解槽，淳华氢能

质子交换膜电解槽由质子交换膜、催化剂、气体扩散层和双极板等零部件组装而成， 是PEM电解水制氢装置的核心部分。电解槽的最基本组成单位是电解池，一个PEM电解槽包含数十甚至上百个电解池。

质子交换膜电解槽成本45%是电解电堆、55%是系统辅机；其中电解电堆成本中53%是双极板；膜电极成本由金属Pt、金属Ir、全氯磺酸膜和制备成本四要素组成。由于PEM电解槽的质子交换膜需要150-200微米，在加工的过程中更容易发生肿胀和变形，膜的溶胀率更高，加工难度更大，主要依赖于国外产品。

PEM电解槽主要组成部分介绍

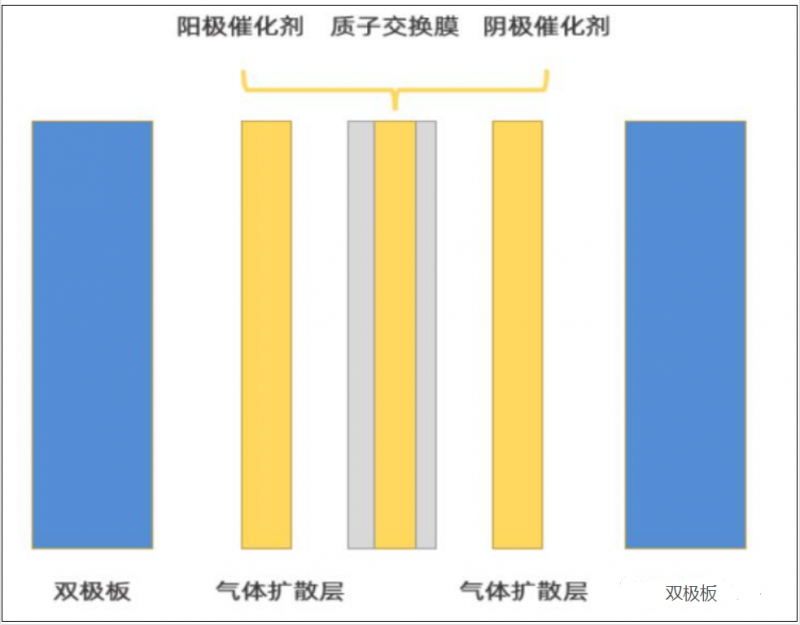

PEM电解槽内部结构

主要作用：

性能要求：

材质：全氟磺酸基聚合物

材质：

材质：阳极气体扩散层主要选择耐酸耐腐蚀的铁基材料，并涂抹含铂或辕的涂层进行保护， 阴极扩散层主要选择碳纸或铁毡。

材质：钛材料，并涂抹含铂的涂

层

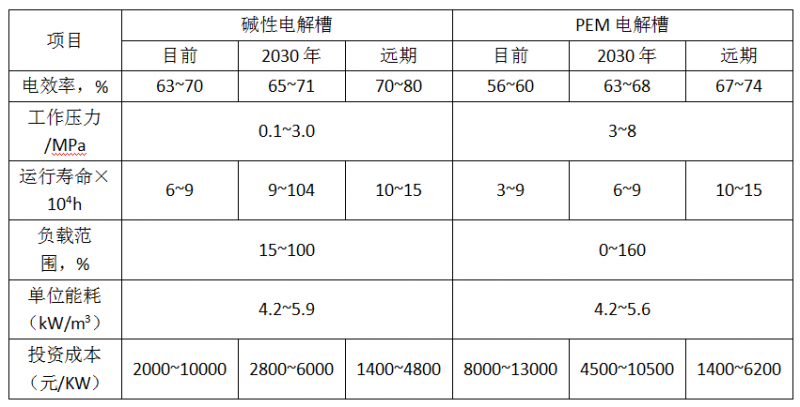

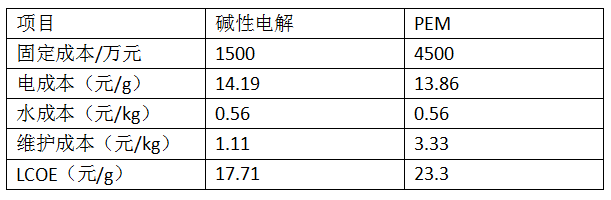

三、经济指标与制氢成本对比
